回轉窯是目前石油支撐劑工藝加工最理想的焙燒設備,也是最關鍵的工序之一,它主要優點是:產能大,以控制,可操作性強,適合于各種規格的陶粒砂焙燒。針對陶粒砂的特定性,我公司開發生產的回轉窯,結合實際生產中存在的不足,對產品不斷地改進,使產品日趨完善,從而有效地保證了石油支撐劑的焙燒質量。

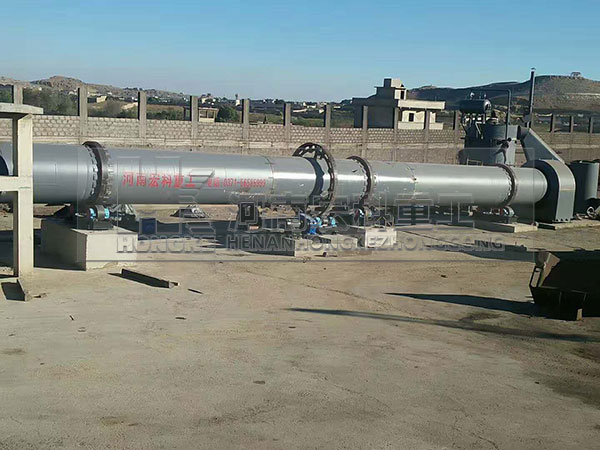

石油支撐劑回轉窯
石油壓裂支撐劑,俗稱石油支撐劑,也稱陶粒砂,是一種陶瓷顆粒產品,具有很高的壓裂強度,主要用于油田井下支撐,以增加石油天然氣的產量,屬于環保產品。此產品利用優質鋁礬土、煤等多種原材料,用陶瓷燒結而成,是天然石英砂、玻璃球、金屬球等中低強度支撐劑的替代品,對增產石油天然氣有良好效果。
石油支撐劑回轉窯設備特點
1、結構簡單,具有單位體積高,窯爐壽命長,運轉率高,操作穩定,傳熱效率高,熱耗低等;
2、溫度自動控制、超溫報警,二次進風余熱利用,窯襯壽命長;
3、先進的窯頭窯尾密封技術及裝置,運行穩定、產量高等顯著特點。
石油支撐劑回轉窯結構及工作原理
1、陶?;剞D窯設備由回轉筒體、支承裝置、帶擋輪支承裝置和窯頭、窯尾密封裝置、噴煤管裝置等部分 組成。
2、窯體與水平呈一定的斜度,整個窯體由托輪裝置支承,并有控制窯體上下竄動的擋輪裝置。
3、傳動部分除設置主傳動外,還設置了為保證在主傳動電源中斷時仍能使窯體慢速轉動、防止窯體變形的輔助傳動裝置。窯頭采用殼罩式密封,窯尾裝有軸向接觸式密封裝置,保證了密封的可靠性。
石油支撐劑回轉窯技術參數表
序號No | 規格 | 陶粒生產能力 |
斜度 (%) |
筒體轉速(r/min) | 電動機 | 減速機型號 | ||
---|---|---|---|---|---|---|---|---|
時產量(m³/h) | 年產量(m³/y) | 型號 | 功率 | |||||
1 | Φ1.5*26 | 3.21~3.85 | 1.96萬~2.35萬 | 4 | 1.2~3.6 | YCT-250-4A | 22 | ZQ850 |
2 | Φ1.8*28 | 4.56~5.46 | 2.78萬~3.34萬 | 4 | 1.2~3.6 | YCT280-4A | 30 | ZL75 |
3 | Φ2.2*30 | 6.34~7.6 | 3.88萬~4.65萬 | 4 | 1~3.0 | YCT315-4A | 45 | ZS125 |
4 | Φ2.4*33 | 8.32~9.99 | 5.09萬~6.11萬 | 4 | 1~3.0 | YCT315-4B | 75 | ZS125 |
5 | Φ2.6*28-Φ3.0*20 | 14.68~17.62 | 8.98萬~10.78萬 | 4 | 1.2~3.6 | YCT355-4C | 90 | ZS165 |
